数字压力表XHP100

产品概述

       数字压力表采用高精度低功耗大规模集成电路为核心器件,主要由高精度测量芯片、传感器和信号处理电路组成。该精密数字压力表采用微处理器对仪表零点漂移，非线性等进行自动补偿、修正，采用高稳定度压力传感器等高性能器件，确保仪表精度和可靠性。该仪表可自行设定各种功能参数，应用灵活，且有各种功能可选定，可用作较高准确度压力校准标准器（表），也可用作工作仪表、电力、冶金、石油、化工等行业实验室和现场进行压力计量和科研。

产品特点

       ◆高低压峰谷值可查看，一键可清零；

       ◆支持MPa、kPa、Pa、bar、mbar、psi、mmH2O、mmHg、kgf/cm2压力单位，一键可切换，满足不同压力单位转换需求；

       ◆软件进行温度补偿，精度高，使用温度广；

       ◆专用宽温度LCD 液晶屏显示(-25℃～75℃)；

       ◆环境温度实时测量，压力计量测控环境因素尽在掌握；

       ◆垂直安装或轴向安装，提供多种压力接口及接口材料；

       ◆可根据用户要求量身定做其他功能精密数字压力表；

行业应用

       轴向数显压力表用来指示和监测安装点现场的压力变化，主要应用于以下过程控制行业：

       ★化工、能源                   ★长距离供热                       ★ 污水处理

       ★城市供水                      ★食品机械                          ★ 实验计量

技术参数

1、使用环境：

环境温度：（0～50）℃；

相对湿度：＜95%；

大气压力：（86～106）kPa；

存储温度：（-20～70）℃。

2、产品显示：

SFTN液晶，白色背光，5位数字显示。

3，测压范围：

            表压：-100kPa~0~600kPa~250MPa

            绝压：0~100kPa~60MPa

            差压：0~100kPa~3.5MPa

4，精度等级：0.5%FS、0.4%FS、0.2%FS

5、供电方式：

DC3.6V无汞碱性电池供电（外部DC24V供电可选）。

6、压力单位：

1）支持9种压力单位Pa、kPa、MPa、bar、mbar、psi、kgf/cm2、mmH2O、mmHg一键可切换压力单位。

2）在0压力时，如果数字压力表显示不为0，为了确保测量的准确性，请刷“校零”键进行零点校正。

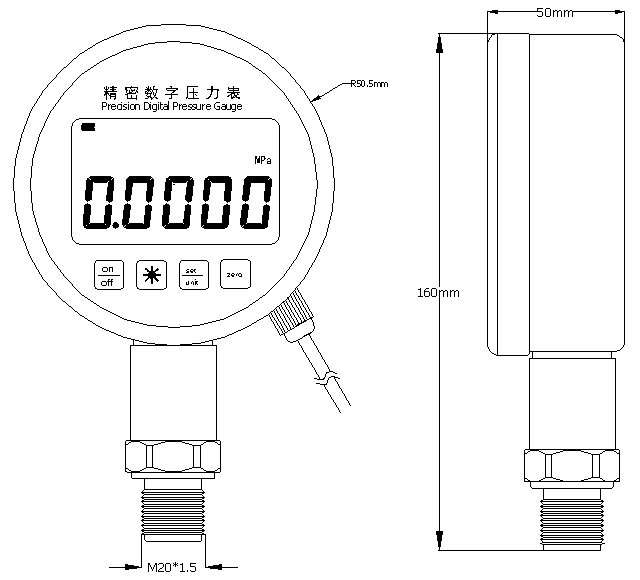

7、外型尺寸（具体见产品尺寸图）：

外形尺寸：Φ105mm×49mm；

重量：约0.5kg；

过程连接：M20 × 1.5外螺纹（其他螺纹规格或者安装方式可选）；

8、过载压力：

120%FS过载（其他过载可定制）。

9、安装方式：轴向（可选轴向或者轴向带前边）

10、防护等级：>IP65

安装与维护

1、安装

       1）该仪表应垂直水面板安装；

       2）与其它仪器使用时注意压力量程的匹配；

       3）在0压力时，如果数字压力表显示不为0，为了确保测量的准确性，请按“校零”键进行零点校正；

       4）在设备上安装精密数字压力表之前，先检查压力表过程接口是否干净，在使用过程中，应保持管路清洁；

2、维护

       1）该精密数字压力表为高精密智能仪表，应选择在空气流通，便于观察，易于维护和操作的地方。

       2）虽然精密数字压力表在使用过程中可以过压，但长时间过压使用，会影响测量的准确性，也可能损坏仪表，建议用户按量程使用仪表。

       3）精密数字压力表液晶屏显示电池电压为空格时，请给仪表更换电池或者联系我司更换电池。

保管与运输

       1、该产品应存放在-30℃~+85℃，相对湿度不大于90%，通风、干燥、无腐蚀性气体的库房中。

       2、该产品与合格证、使用说明书同装于一个包装内，在运输过程中严禁强烈的碰撞。

       注：说明书内容如有变更，恕不另行通知。

说明

       1、在不使用背光的情况下，请关闭背光，以延迟电池寿命。

       2、如客户数字压力表有附加功能，我公司会附带附录以作详细说明。

       3、如需对数字压力表进行校准，请与我公司联系，非专业人士不得进行压力表校准。

       4、对数字压力表表进行校准时，请先使表处于开机状态，恒温1小时候后进行校准标定。
